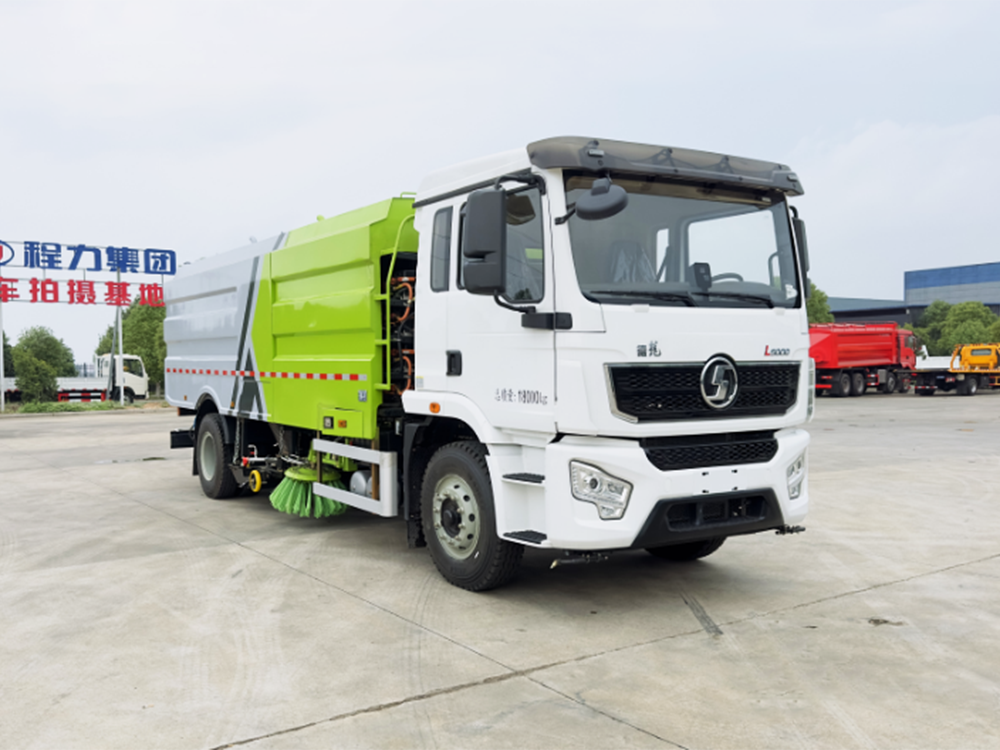

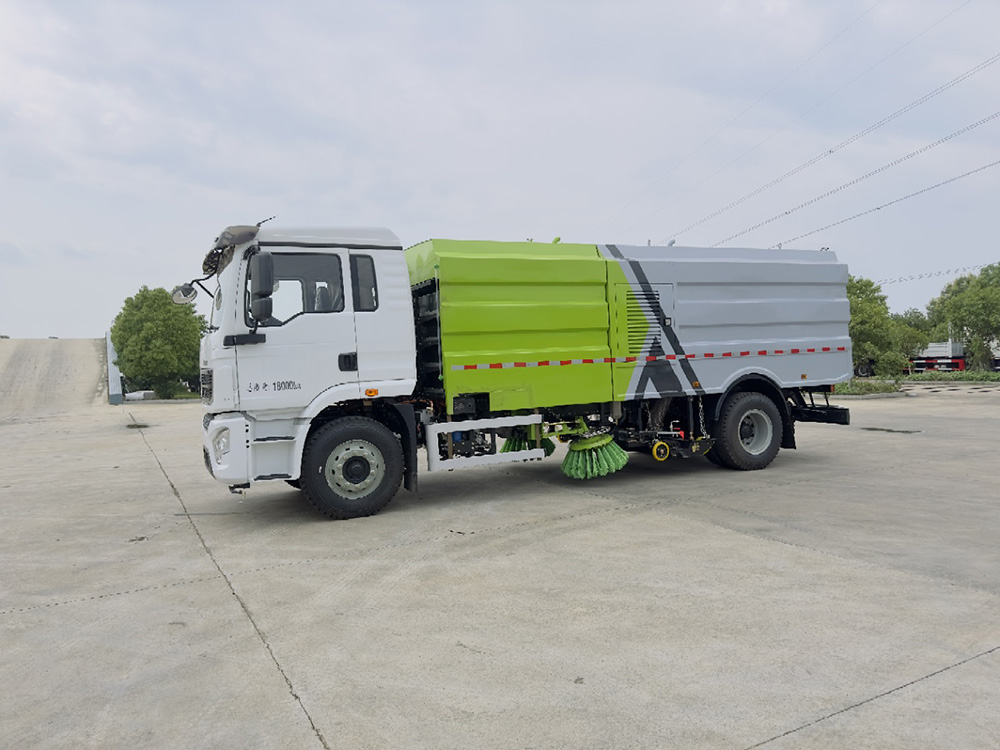

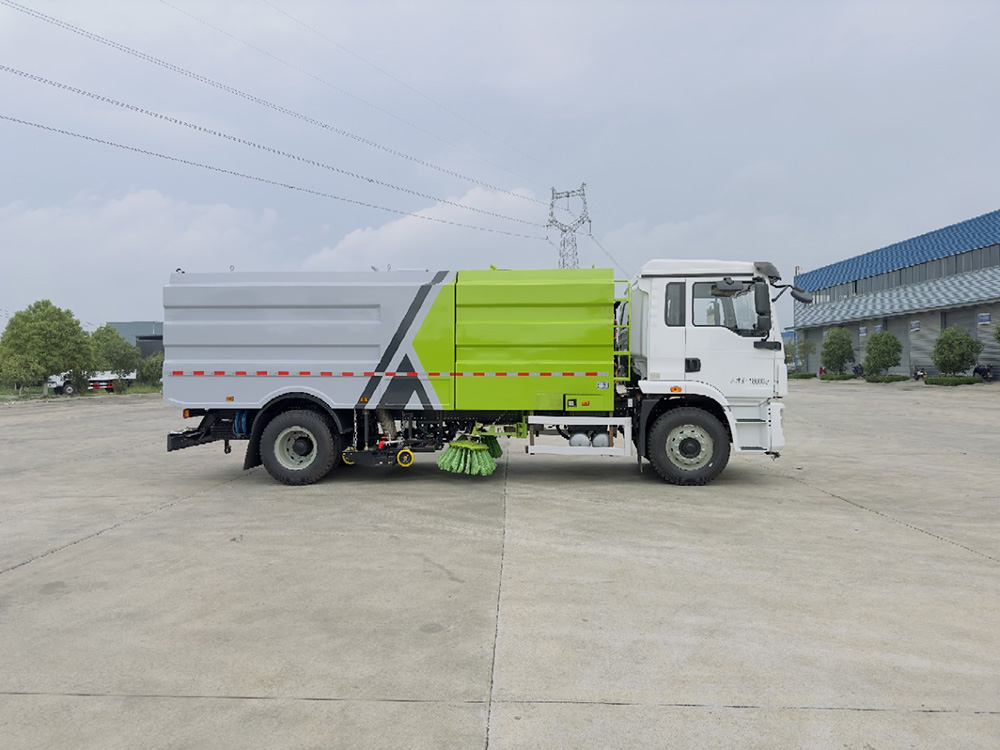

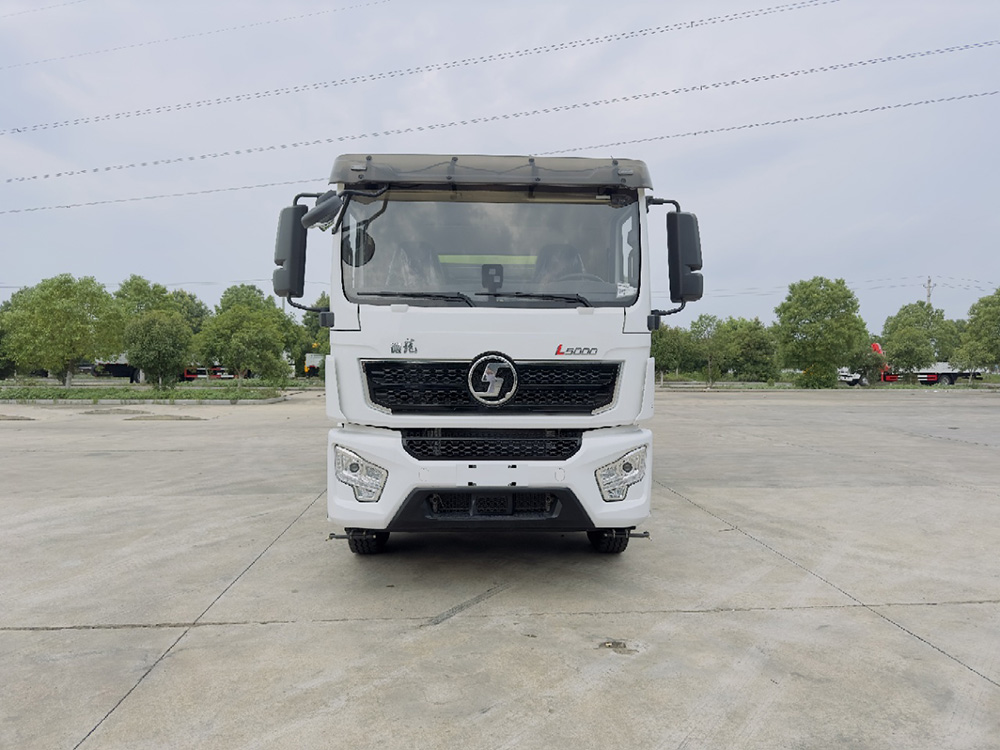

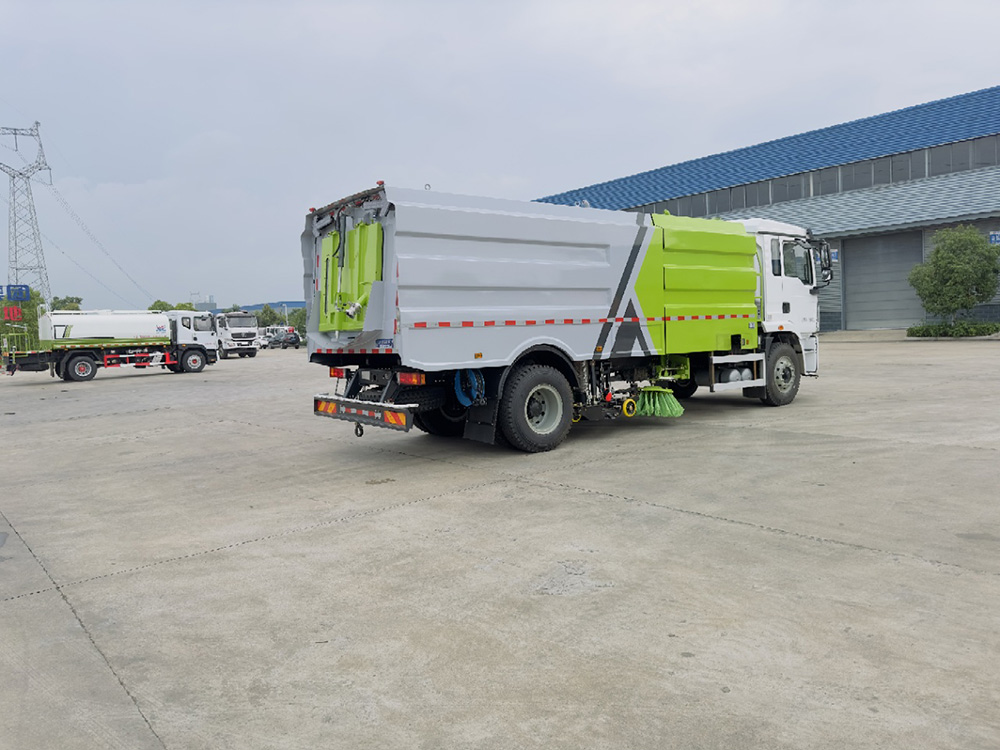

vehicle photo show
程力威牌——洗扫车
车辆名称 | CL5186TXSBEV型洗扫车 | 底盘型号 | SX1187LF1EV4 | |||
发动机型号 | TZ370XS027 | 发动机功率 | 160 | |||
容 积 | 清水箱容积7.5m³，垃圾箱容积7.0m³ | |||||
总质量 | 18000kg | 整备质量(Kg) | 12380kg | |||
车辆长宽高 | 8540×2500×3150 mm | 轴距 | 5300 mm | |||
驱动电机 | 型号 | 发动机企业 | 功率 | 马力 | ||
TZ370XS027 | 西安智德汽车电子**系统有限公司 | 160 | 217.6 | |||
动力电池 | 电池组额定电压 | 618.24V | ||||
电池容量 | 456Ah | |||||
底盘配置 | 峰值功率：80/160 变速器：LO4ADQ 车桥速比：10T MAN单级减速桥-5.125 车架(mm)：870×250(7+4) 轴距/后悬(mm)：5300/2200 前悬架：多片簧 后悬架：多片簧（两骑马螺栓） 轮胎：10.00R20 | |||||
洗扫车 专用性能 | 该车集扫路车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。 | |||||
清扫：左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。 洗扫：清扫作业装置工作的同时，高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。 路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。 后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动电机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。 | ||||||
上装箱体 参数配置 | 材质:水箱主材3mm，304不锈钢，垃圾箱主材3.4mm，304不锈钢。 |
带2个中置扫盘，大力马达；进口高压泵（侧喷/中喷/后喷雾/侧冲洗水**/垃圾箱自洁/万向高压路沿清洗）；**液压阀组；；3.4mm不锈钢垃圾箱；不锈钢水箱；不锈钢高压管路；双层不锈钢吸尘筒；德国**器；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报**装置；倒车及右扫监视器；多达16条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN总线集成式运动**器，一键电脑**。 | |
1、高压清洗：清洗速度3~20 Km/h，清洗宽度3.5 m，清洗水压力10 MPa，水泵流量150 L/min。 2、吸扫作业：清扫效率≥95%，**吸入粒度110 mm，吸扫宽度3.5 m，**清扫能力70000 m²/h，碟形盘刷外伸尺寸≥400 mm，吸扫行驶速度3-20 km/h。 3、扫盘装置：中置两个扫盘，液压马达驱动，转速可调，可****，具有自动避让功能，扫盘直径850 mm，扫盘速度，高：110，中：80，低：50，扫盘角度，前倾：4-6度 ，外倾：4-7度。 4、侧喷杆V型喷杆，具有自动避让功能。 5、吸盘：双吸口，液压**，弹簧悬浮。吸口直径180 mm，吸盘宽度2400mm | |
优质配置 | 1、CAN总线**系统 2、智能语音提示和报**系统 3、人性化安全保护系统 4、意大利AR高压水泵RTX 5、德国PINFL自动卸菏阀 VB200/150 6、德国PINFL溢流阀VS200-180 7、硕博/壹为**器 8、**百部精机液压阀SWH-G02-C4-D2H 9、铝合金侧防护 |
随车工具 | 1、消防水带2根，一根用于加水，一根用于排污。 2、消防扳手1把，用于拆卸消防栓。 3、高压喷**1套，用于高压喷**使用。 4、手动液压泵摇杆1根，用于手动液压泵的启动。 |
随车备件 | 1、刷毛88支 2、后门密封条1条 3、风机密封条1条 4、吸尘筒密封条2条 |
洗扫车日常维护及使用方法
一、 日常保养维护
◆启动底盘:钥匙打到“ON”档，仪表显示“READY”，打足气压，气压不足车辆无法行驶。选择作业模式:打开中控屏电源开关，在中控屏上进行作业模式选择后，启动作业。严禁低、高压水泵缺水运转，当检测到水箱缺水，上装电机会自行停止。
◆顶升倾翻垃圾箱时，必须先打开后门，顶升后必须撑起垃圾箱支撑杆。维修垃圾箱倾翻油缸及倾翻油缸电磁阀时，必须用两根支撑杆或三角木撑起垃圾箱。
◆垃圾箱处在顶升倾翻状态时，严禁移动洗扫车。扫盘、吸嘴未提升时，严禁高速行驶或急转弯作业。严禁将手持**指向人体、动物或其他易损物品。禁止在高压状态下拆装手持**快速接头。
◆结束作业:点按中控屏“作业”，所有作业机构即刻停止并复位，上装电机延时60秒后自行停止。
◆每日作业完成后，需将水箱中的水排尽，不得贮水存放。0℃以下应排尽水箱中的水，用回吹气管排尽水泵及水路中的余水。每5-10天清理水滤芯、空滤芯、钢丝网(根据实际情况调整时长)。液压油添加**液压油箱的2/3处为宜，选用32/46/48号抗磨油。
◆**工作50小时需对高压水泵更换齿轮油，以后每工作200-500小时更换一次齿轮油。
◆每工作50小时或15天，需对整车螺栓、螺帽、销轴、油路接头、水路接头进行检查复紧。检查皮带是否松动磨损，及时复紧或更换。
详细请参照说明书执行，因操作不当或不能及时保养以及保养不当导致车辆故障，厂家概不负责。
