1 产品概况

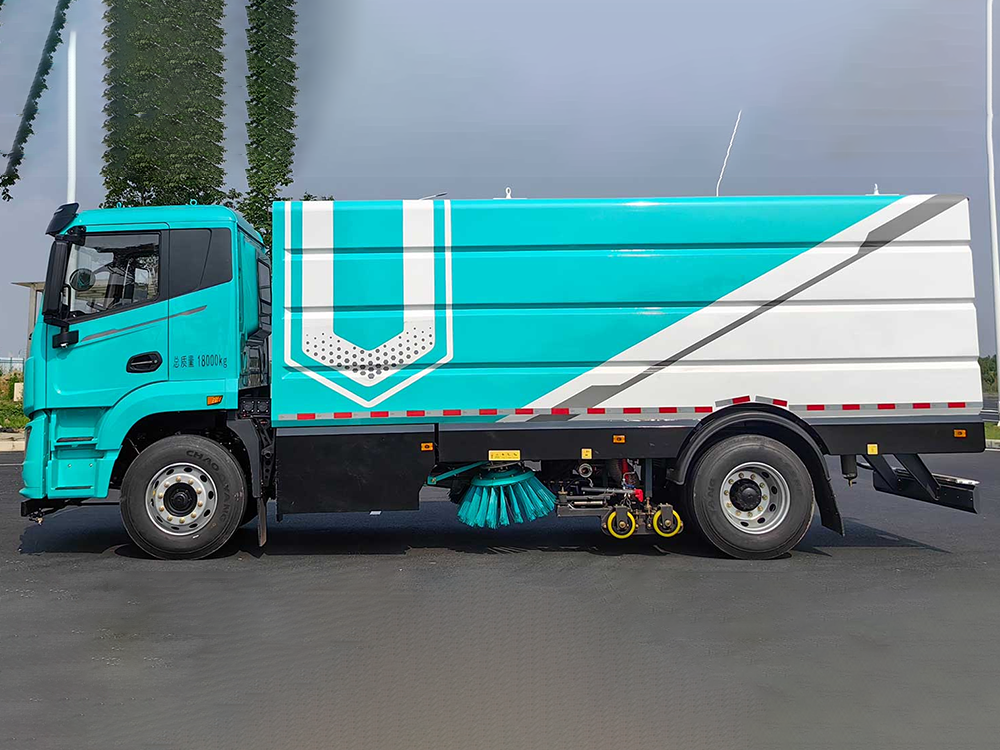

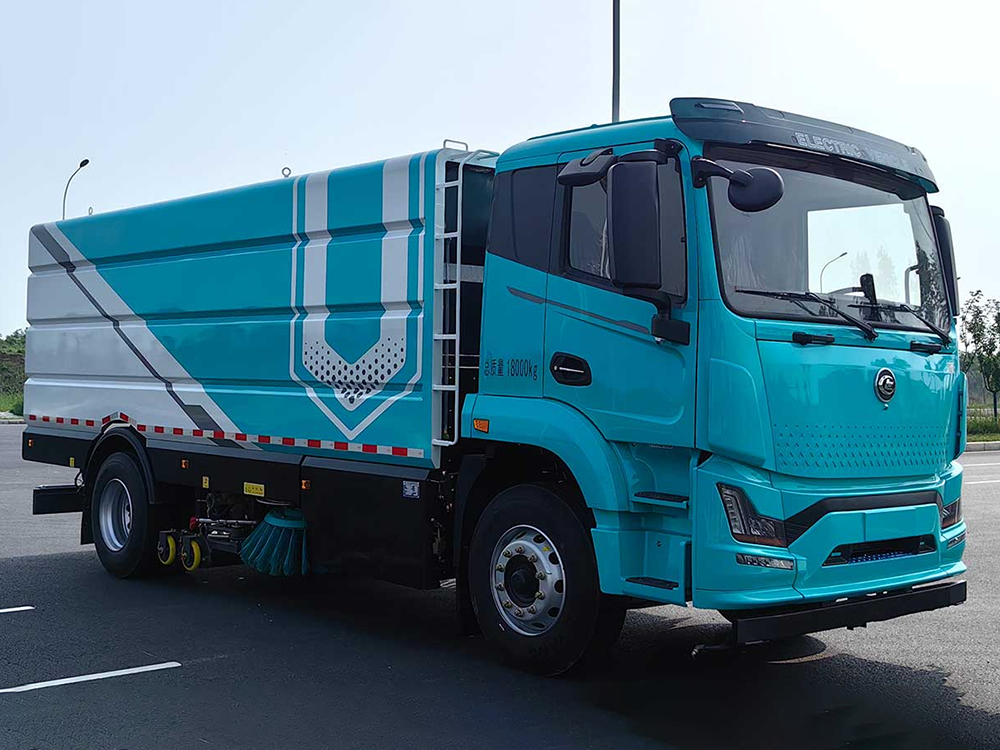

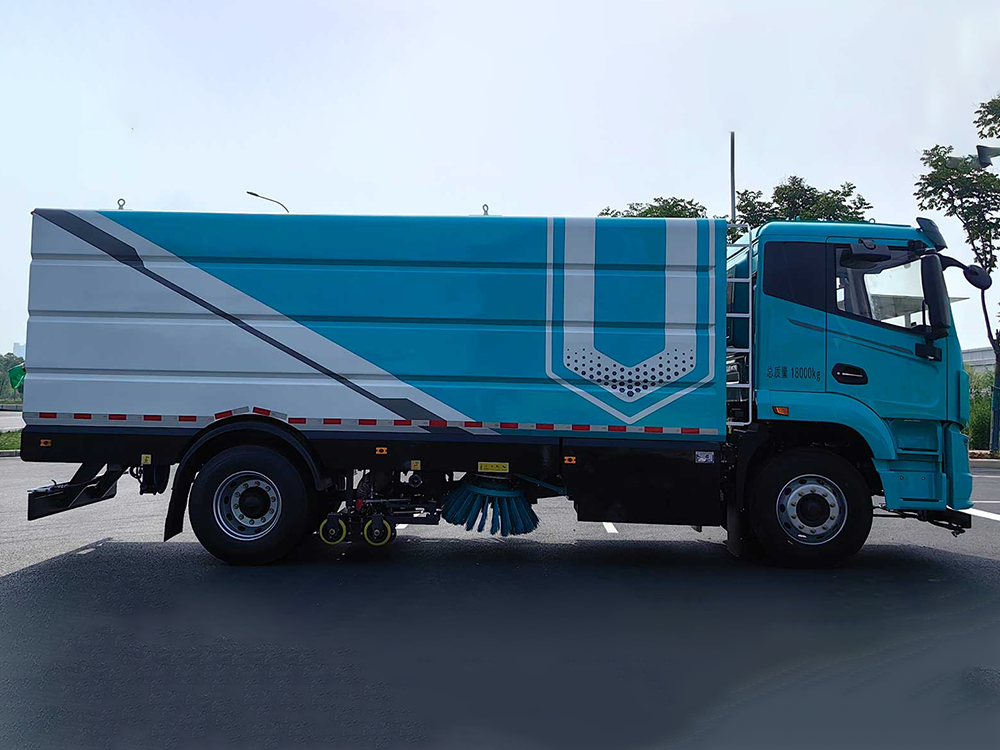

该款纯电动洗扫车是我公司开发的新一代环卫产品，采用CL1181JBEV型二类载货汽车纯电动底盘改装。具有路面洗扫、清扫、清洗，可清洗路沿，路缘石立面、前角喷、后喷雾，高压喷**可清洗路标、广告牌等功能。选装低压洒水系统时，可进行低压前对冲或鸭嘴冲洗。

2 工作原理

清扫：上装电机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，上装电机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不小于2.8m的U形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。

路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动电机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。

3 主要技术参数

表1 主要技术参数

项目		参数	备注
公告参数	整车公告	CL5184TXSBEV
公告参数	底盘公告	CL1181JBEV
质量参数	**总质量（kg）	18000
	整备质量（kg）	11800
	载质量（kg）	6070
尺寸参数	长×宽×高（mm）	8610×2530×3250
	轴距（mm）	4800
	前悬/后悬（mm）	1490/2320
	前/后轮距（mm）	2016/1868
其他	**车速（km/h）	90	/
	续驶里程（km）	280
	充电时间（h）	1.5	20%-90%SOC（单**）
	充电时间（h）	0.5	30%-80%SOC（双**）
动力电池	电池类型	磷酸铁锂
	电池厂家	中创新航
	电池电量（kWh）	231.07
	标称电压（V）	502.32
	标称容量（Ah）	460
	电池能量密度（w.h/kg）	156.6
底盘电机	生产企业/型号	湖南中车/TZ366XS50E
	类型	永磁同步电机
	额定/峰值功率（kW）	120/200
	额定/峰值扭矩（Nm）	500/1000
	额定/峰值转速（rpm）	2292/4500
底盘电机**器	型号	KTZ54X42SP35
底盘电机**器	生产企业	湖南中车
吸扫作业	吸扫宽度	3.5m
	碟形盘刷外伸尺寸	≥400mm
	吸扫行驶速度	3-20km/h
清水箱垃圾箱	清水箱有效容积	8.9m³	**水箱3.25+大箱内5.68
	垃圾箱总容积	8.4m³
	垃圾箱有效容积	6.6m³
	卸料门开启角度	≥50°
液压系统	型式	开式、电气**
	主要元件	齿轮泵、液压马达、液压缸、电磁阀
	系统压力	16MPa
	液压油箱容量	60L
	油温	60˚C
高压水系统	型式/品牌	柱塞泵/原装进口品牌
	**压力	10MPa
	额定转速	1450r/min
	水阀型式	气控高压球阀
	水阀压力	7MPa
	喷嘴型式	高压洗涤型
	水滤器	滤网式
	清洗速度	3~20Km/h
	清洗宽度	3.5m
	清洗水压力	10MPa
	水泵流量	142L/min
喷淋系统	主要部件	电动隔膜泵、水滤器、喷嘴等
扫盘装置	型式	中置两个扫盘，液压马达驱动，转速可调，可****，具有自动避让功能
	扫盘直径	850 mm
	扫盘速度	高：110r/min；中：80r/min；低：50r/min
	扫盘角度	前倾：4-6度；外倾：4-7度
吸盘	型式	双吸口，液压**，弹簧悬浮。
	吸口直径	180mm
	吸盘宽度	2400mm
侧喷杆	V型喷杆，具有自动避让功能
