产品简介
● 该纯电动洗扫车是本公司为城市道路、机场、码头、广场、厂区等干道的清洁工作所开发的高效、环保型洗扫车，具有清洗、洗扫、洒水、抑尘、扫吸结合转运一体化作业，一车多用的特点。
● 该车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
● 垃圾箱外形采用长方体造型，箱体受力均匀，结构坚固美观。垃圾箱采用不锈钢制作防锈蚀。
● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。
● 中置两盘扫（扫盘可单独**）+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷管可****）结构，实现路面的洗扫及吸尘。
● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效将清洗后的污水和垃圾全部归拢**吸嘴处，并吸入垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。
● 清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有大流量高压喷嘴，可快速冲洗垃圾箱。
● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，提高作业时整车的安全性。
● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。
● 采用CAN智能化**系统，电、液、气集中**，驾驶员可在驾驶室内完成各种动作的操作。
产品参数
公告型号 | CL5189TXSBEV型纯电动洗扫车 | 电池类别 | 磷酸铁锂 |
底盘型号 | DFH1180EEV10 | 电池品牌 | 瑞浦电池 |
总 质 量 | 18000KG | 电池电量 | 237kwh |
整备质量 | 13200,13500KG | 充电时间(建议功率下) | 约2.5小时 |
底盘轴距 | 5300MM | 上装电动机额定功率 | 80KW |
轮胎规格 | 295/80R22.5 18PR | 上装每小时消耗电量 | 40-50KWH |
外形尺寸 | 9000x2530,2500x3500,3450,3400,3350 | 建议充电桩功率 | 120KW |
上装容积 | 16方（8水/8尘） | 底盘电机**功率 | 160KW |

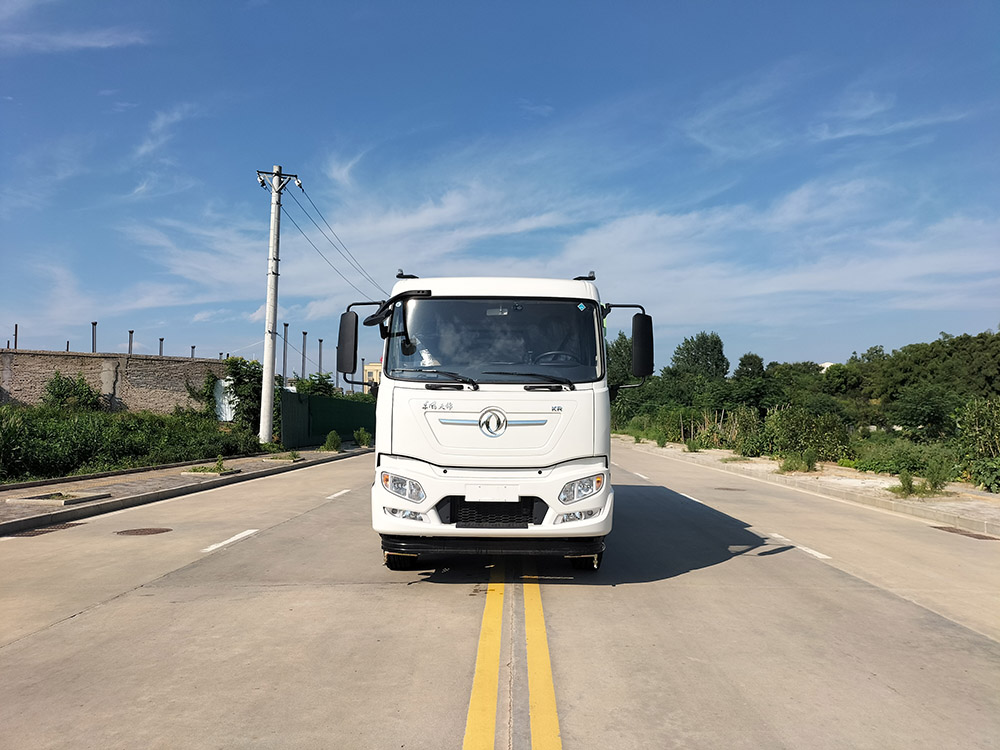

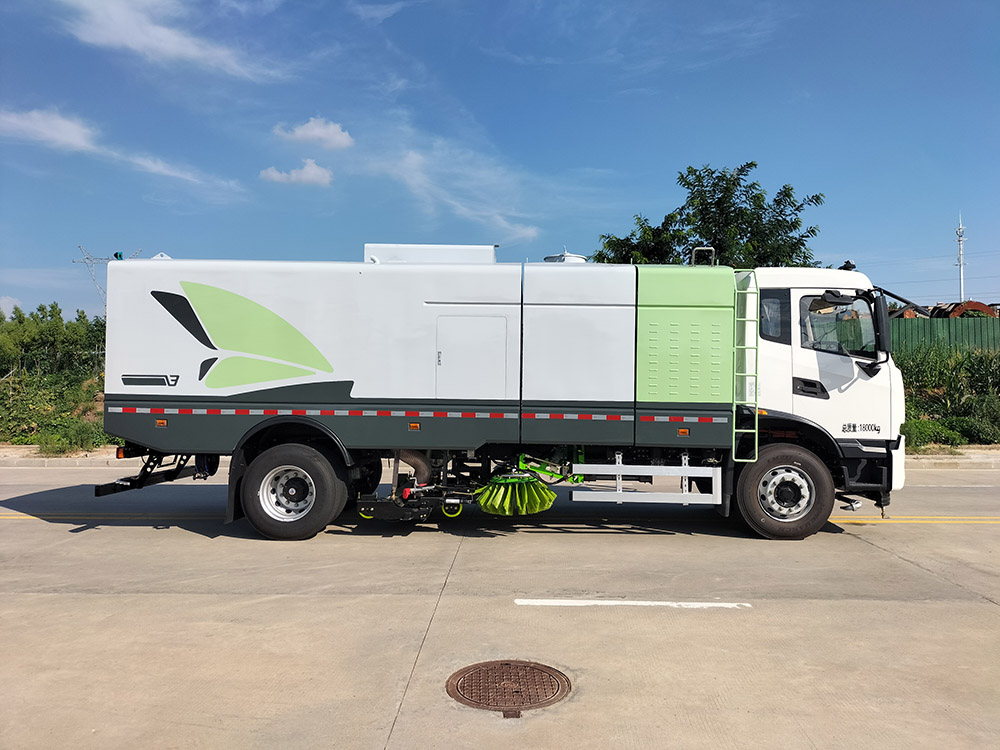

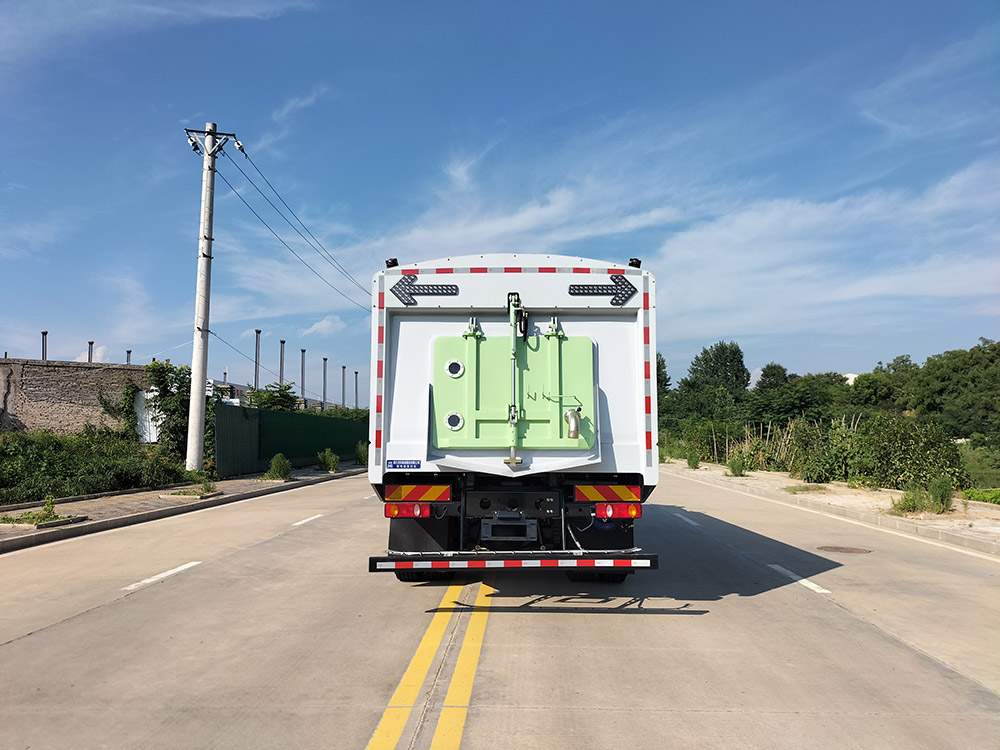

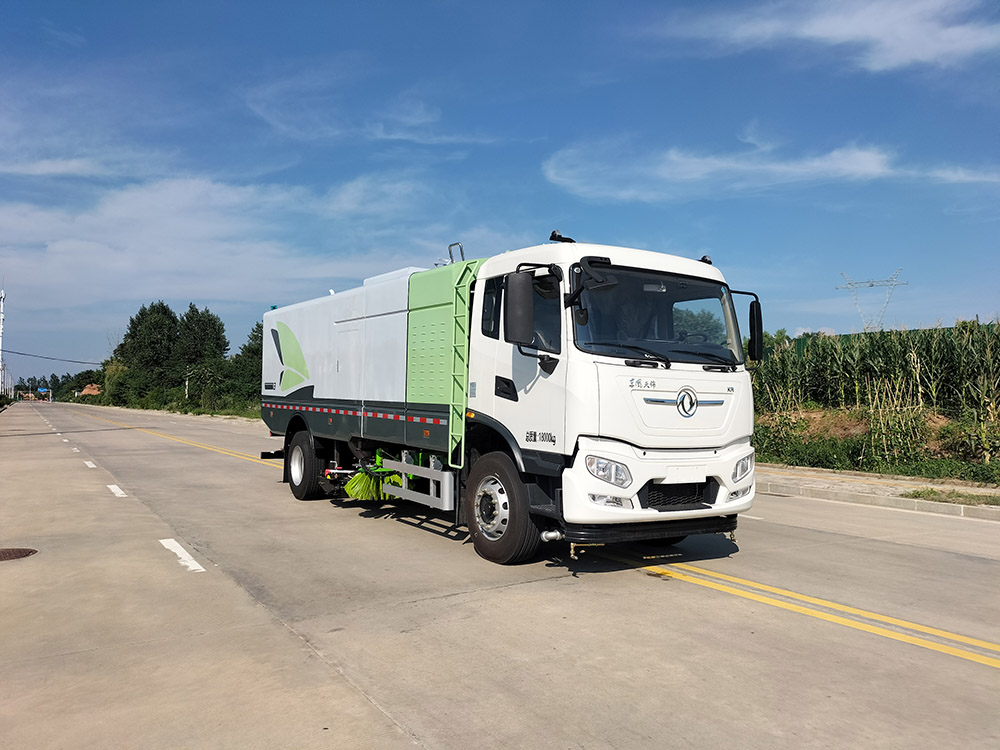

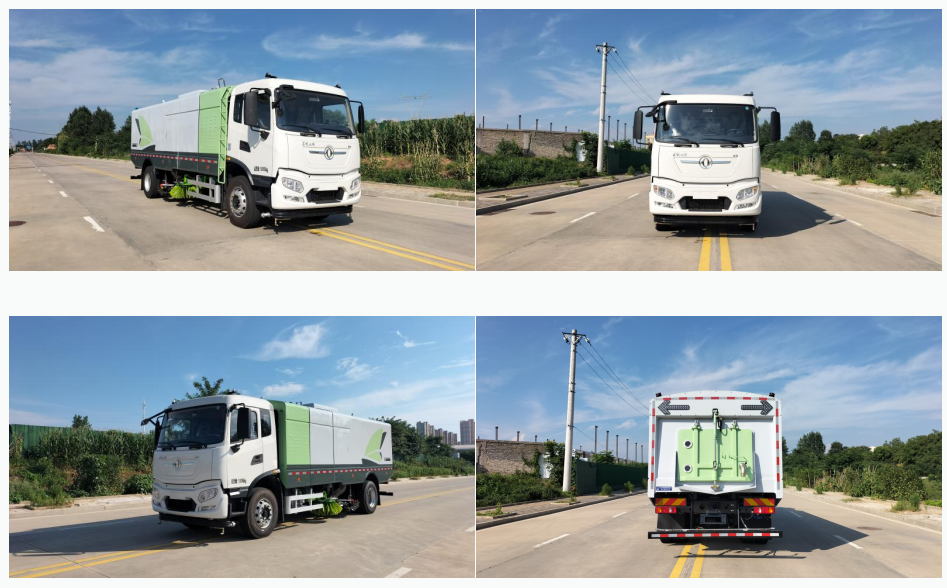

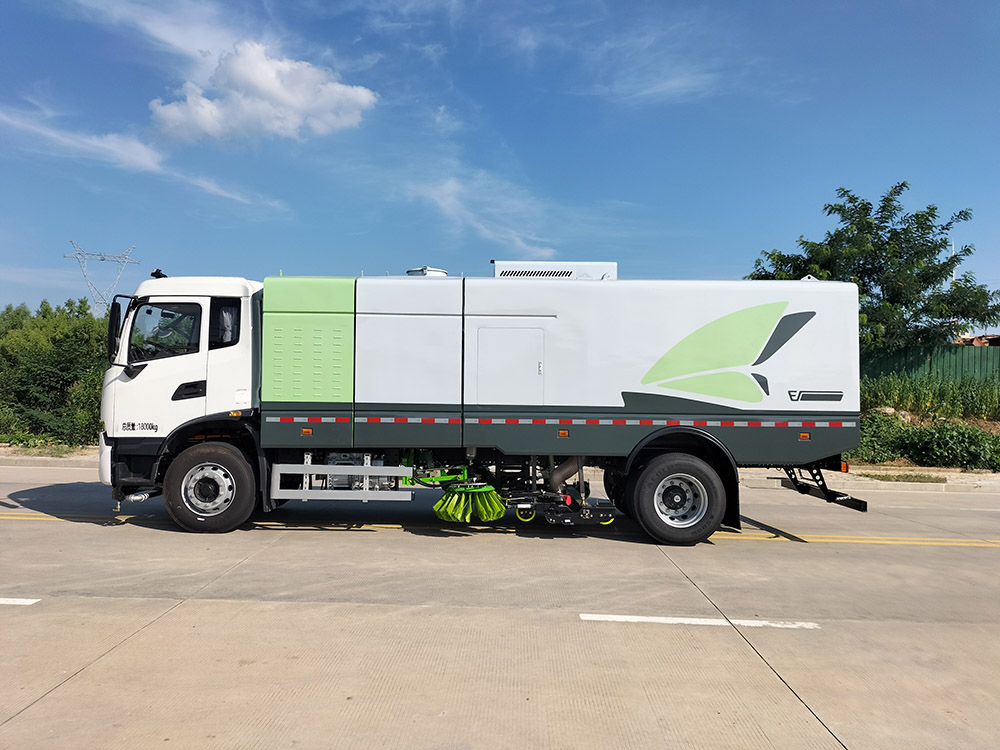

整车展示
性能及特点
1、方形箱体，大大增加箱体容积，增加整车美观度。
2、底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
3、洗扫车采用东风纯电动二类汽车底盘改装，加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
4、底盘电机驱动风机和高压水泵，风机用8.0高压离心风机,效率高、风量大，**风量达23500m3/h。高压水泵采用国际知名品牌，流量合适，压力高，允许**压力达10MPa。
5、左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm，确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮，能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆，尽可能多的将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。
6、左右喷水杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
7、该纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。
8、作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。
车型优势
1. 零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。
2. 能源利用率高。有研究表明，同样的原油经过粗炼， 送**电厂发电，经充入电池，再由电池驱动汽车， 其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。
3. 结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的 内燃汽油发动机动力系统，其结构大为简化。
4. 噪声小。在行驶过程中振动及噪声小，车厢内外十 分安静。
5. 原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的 担心。
6. 移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可 以 平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。
注意事项
1. 只有熟悉本吸尘车的操作保养要求，并受过专门训练的人员才允许驾驶本车。
2. 驾驶员和维护人员应严格执行本说明书规定的操作注意事项和保养要求。
3. 作业时应避免无关人员靠近车辆，特别是车辆后部。
4. 车辆在行驶作业过程中，注意避让砖头等大块垃圾。
5. 车辆在排泄污水时，请先打开后门排污阀，待排污阀不再排水后再打开后门进行垃圾倾倒。
6. 车辆在排污时请在专用的排污点进行排污，箱体后门5米内不得站人。垃圾箱在没有落下且锁止前，不得进入正常行驶。
7. 作业前，认真检查车辆的状态符合作业要求开始作业。
8. 作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。
9. 定期清洗车辆内部；按时做保养；及时处理故障，不带“病”作业。
10. 垃圾箱门未打开时不可倾翻垃圾箱；垃圾箱翻起后严禁移动车辆；吸嘴未收起时，严禁倒车作业。
11. 当上装液压系统出现故障大箱不能正常举升时，可操作手动液压泵使大箱举升到适合检修的角度，并支起安全撑杆，留出安全作业空间后进行检修，需要翻起垃圾箱进行保养或检修时，应用支撑杆可靠地支撑，严禁无保护支撑在垃圾箱下工作。
12. 当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。
13. 错误操作可能造成车辆功能不正常；作业效果差；车辆结构或配件的损坏；操作人员或周边人群的人身财产安全。同时因错误操作或人为造成的损坏也不在免费保修范围内。
