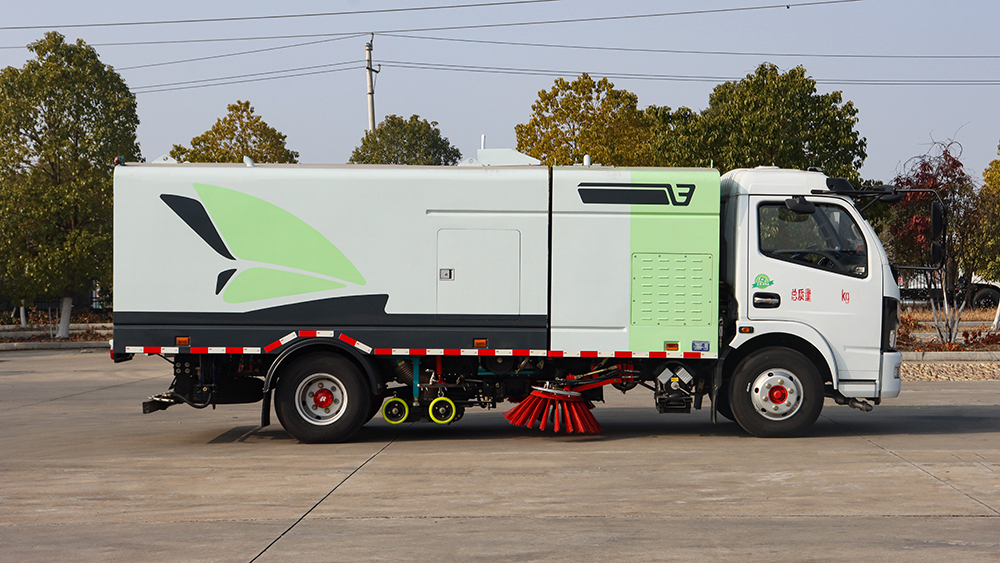

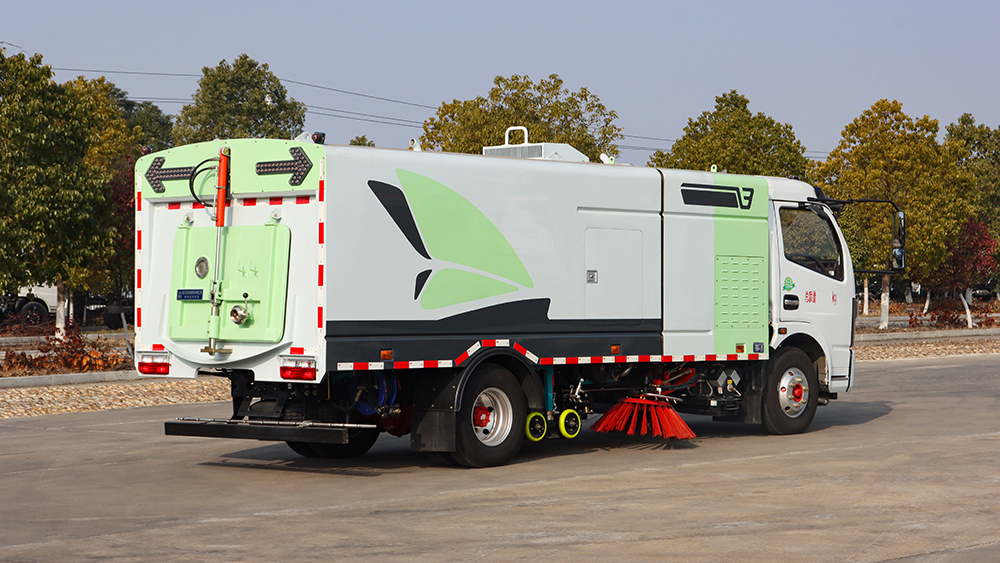

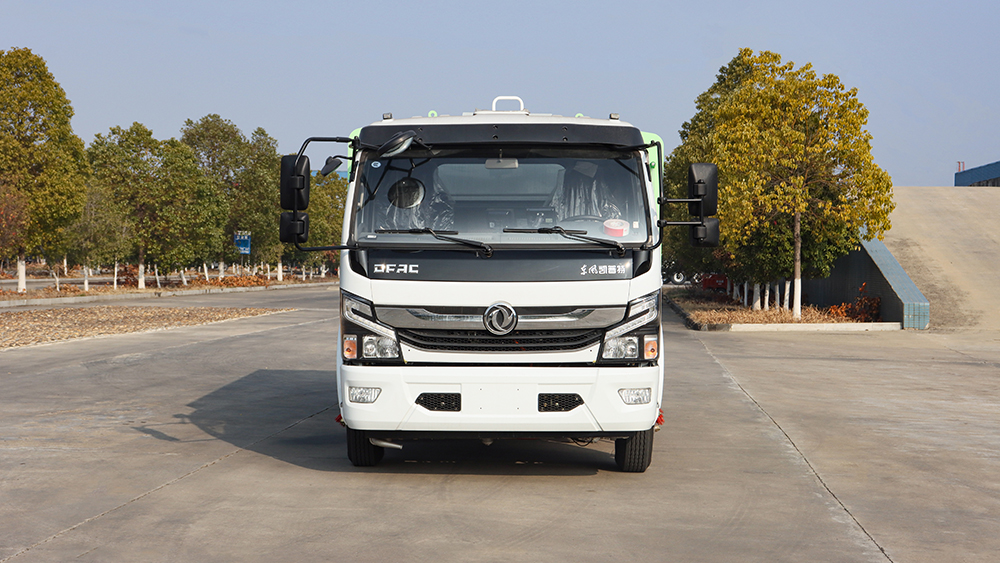

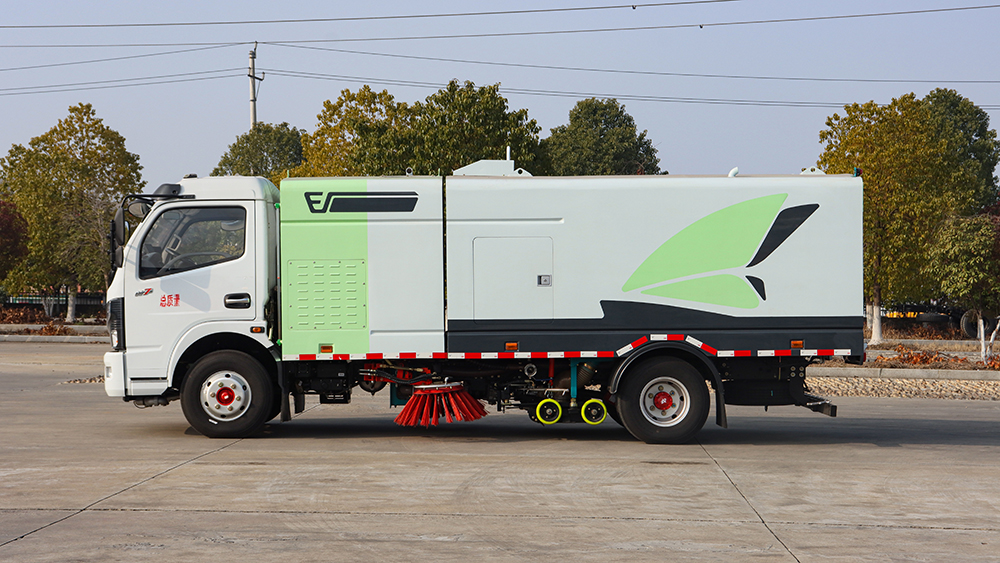

vehicle photo show
车型简介
● 该纯电动洗扫车是本公司为城市道路、机场、码头、广场、厂区等干道的清洁工作所开发的高效、 环保型洗扫车，具有清洗、洗扫、洒水、抑尘、扫吸结合转运一体化作业，一车多用的特点。
● 该车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧 喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
● 垃圾箱外形采用长方体造型，箱体受力均匀，结构坚固美观。垃圾箱采用不锈钢制作防锈蚀。
● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。
● 中置两盘扫（扫盘可单独**） +中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆（左右高压侧喷 管可****）结构，实现路面的洗扫及吸尘。
● 左右侧喷杆 V 形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置，有效将清洗后的污水和垃圾全 部归拢**吸嘴处，并吸入垃圾箱内，使路面不留尘土、积水，路面清洗、刷扫和污水回收效果佳。
● 清水箱和垃圾箱分体布置，有效空间利用**化，一次连续作业时间长。同时在作业过程中可通 过污水排放装置对污水进行排放，随时加清水继续作业；垃圾箱采用双油缸自卸卸料，箱内同时设有
大流量高压喷嘴，可快速冲洗垃圾箱。
● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏，提高作业 时整车的安全性。
● 中置宽吸嘴具有液压浮动功能，有效的延长橡胶滚轮的寿命。
● 采用 CAN 智能化**系统，电、液、气集中**，驾驶员可在驾驶室内完成各种动作的操作。
整车基本参数
公告型号 | CL5081TXSBEV 型纯电动洗扫车 | 电池类别 | 磷酸铁锂 |
底盘型号 | EQ1081KACEVJ1 | 电池品牌 | 宁德时代 |
总 质 量 | 8495 | 电池电量 | 162.28Kwh |
整备质量 | 7800 | 充电时间 | 90（min） |
底盘轴距 | 3850 | 动力**器 | 多合一 |
轮胎规格 | 7.50R16 16PR | 布置形式 | 后背 |
外形尺寸 | 6900,7010X22002380X2550,2600,2650 | 建议 充电桩 功 率 | 120KW |
上装容积 | 清水箱 4 m³/污水箱 5m³ | 底盘电**功率 | 120Kw |
底盘基本参数
驱动电机 | 类型 | 永磁同步 |
技术路线 | 电机+四档变速箱 | |
减/变速箱速比 | 4.01/2.33/1.51/1 | |
额定/峰值扭矩(N.m) | 180/360 | |
额定/峰值功率(kW) | 50/120 | |
额定/**转速(r/min) | 3180/4500 | |
动力**器/多合一 | 额定工作电压(V) | 540 |
DCDC 额定功率(kw) | 3 | |
额定/**容量(KVA) | 100/200 | |
动力电池 | 电芯厂家/类型 | 宁德时代/磷酸铁锂 |
能量密度(Wh/kg) | 146.7 | |
额定电量(kWh) | 162.28 | |
额定电压(V) | 541 | |
取力器 | 取力器（有/无） | 无 |
接口形式 | 无 |
参数 | 功率 25kw，**扭矩 232N.m | |
取电口 | 取电口（有/无） | 有 |
参数 | 一个取电端口，参数：DC540V，额定 40KW | |
快充 | 快充（有/无） | 有 |
前桥 | 额定载荷（kg） | 2700 |
板簧距（mm） | 750 | |
制动器形式/尺寸（mm） | 鼓式￠310*120 | |
后桥 | 额定载荷（kg） | 5000 |
速比 | 5.86 | |
板簧距（mm） | 952 | |
制动器形式/尺寸（mm） | 鼓式/￠310*120 | |
钢板弹簧片数(前/后) | 8/10+7 | |
轮距(前/后)(mm) | 1740/1586 | |
底盘前悬/后悬(mm) | 1120/1350 | |
爬坡度（%） | 20 | |
**车速（km/h） | 90 | |
轮胎 | 型号 | 7.50R16 16PR |
空调 | 冷风（有/无） | 有 |
暖风（有/无） | 有 | |
制动 | 制动形式/ABS/ESC | 气刹/ABS |
自调臂（有/无） | 有 | |
蓄电池电压(V)/容量(Ah) | 12/100 | |
