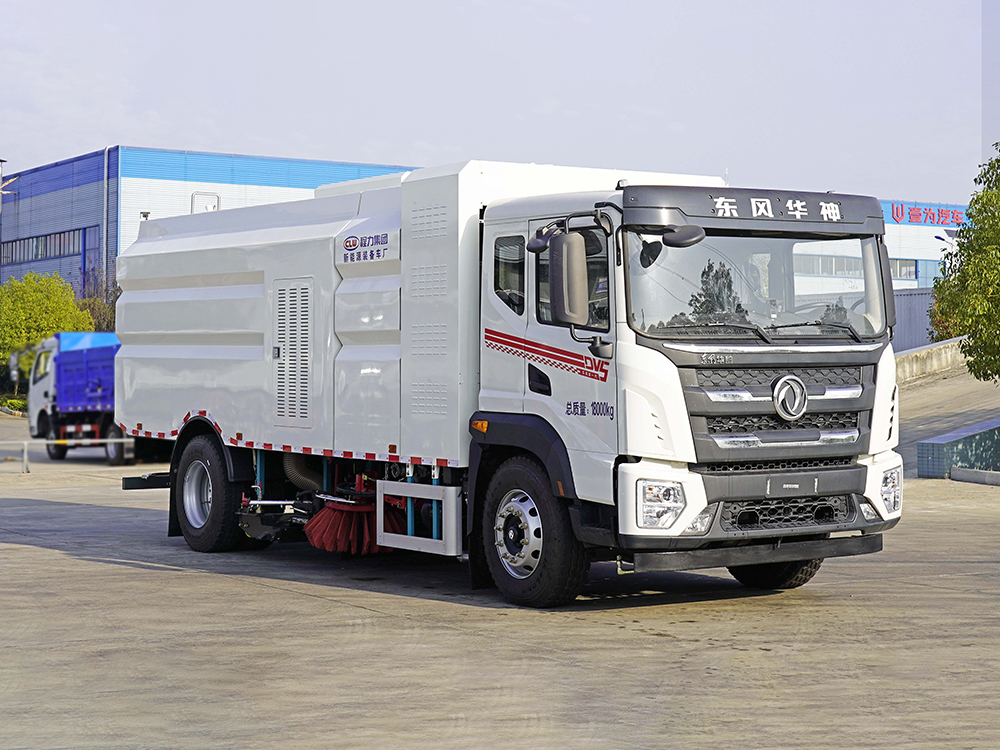

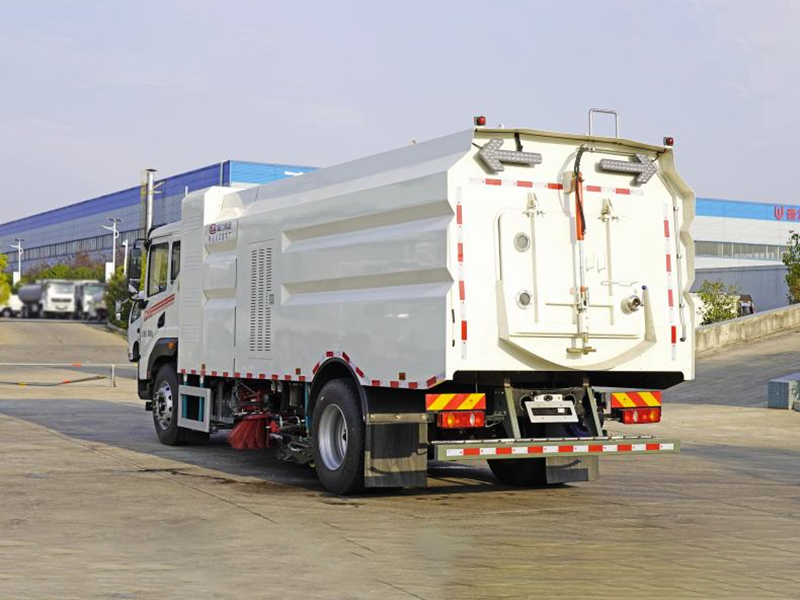

vehicle photo show

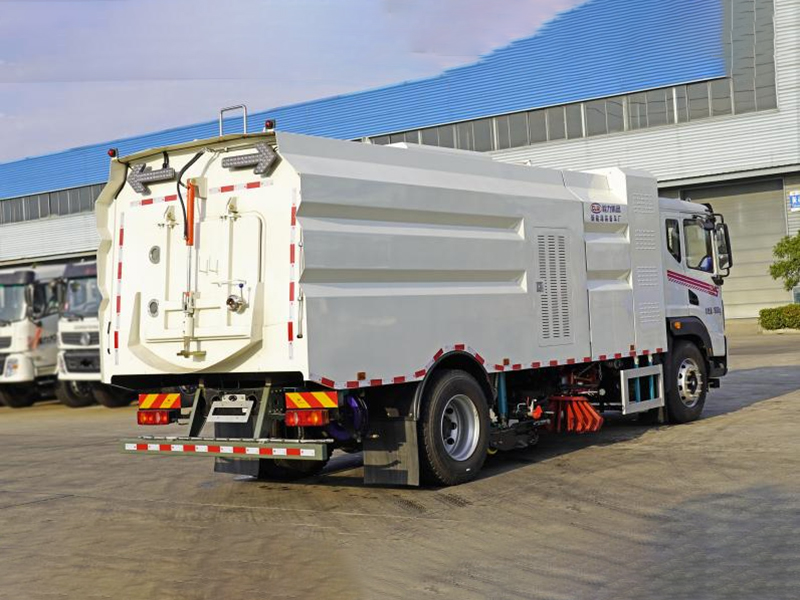

车型介绍
洗扫车是本公司研发的集扫路车和高压清洗车、酒水车功能于一体的高效环卫车，具有路 面清扫、路面清洗、路缘和路缘石立面洗、后喷雾等多种功能，适用于城市广场、道路路面和 路沿的清扫、清洗等普通保洁作业。
车辆参数
整车型号 | CL5187TXSBEV | 底盘型号 | EQ1180GLEVJ |
轴 距 | 5000/5300mm | 箱体容积 | 清水箱8m³，垃圾箱7m³ |
外形尺寸 | 8600x2550,2530,2500x3350,3300 | 额定载质量 | 5020,4955kg |
总 质 量 | 18000kg | 整备质量 | 12850kg |
电池品牌类别 | 宁德时代磷酸铁锂电池 | 燃油类型 | 纯电动 |
续驶里程 | 300km | **车速 | 89km/h |
电池电量 | 267.39KWh | 制动方式 | 汽刹 |
充电时间 | 约1小时 | **爬坡 | 大于等于30% |
建议充电桩功率 | 120KW | 接近角/离去角 | 20/12° |
底盘电机功率 | 246KW | 前悬/后悬 | 1410/2190mm |
上装电动机额定功率 | 40-50KW | 隔膜泵 | 北极星 |
上装每小时消耗电量 | 30-40KWH | 电控系统 | 百兆富 |
箱体材质 | 碳钢及不锈钢水箱 | **电压 | 12V |
操作方式 | 全车电控 | 轮胎规格 | 295/80R22.5 18PR, 295/80R22.5 16PR |
轴 核 | 6500kg/11500kg | 驱动系统 | 直驱 +电取力 |
底盘**器 | 类型：多合一 | 底盘配置 | 液晶仪表, 冷暖空调, 中控锁, ABS |
底盘电机 | 类型：永磁同步电机 | 额定/峰值扭矩(N.m)： 1400/2800 | |
型号：TZ380XSHS120E | 额定/峰值功率(kW)： 123/246 | ||
发动机: 东风华神汽车有限公司 | 电池系统能量密（W.h/kg)： 154.49 | ||

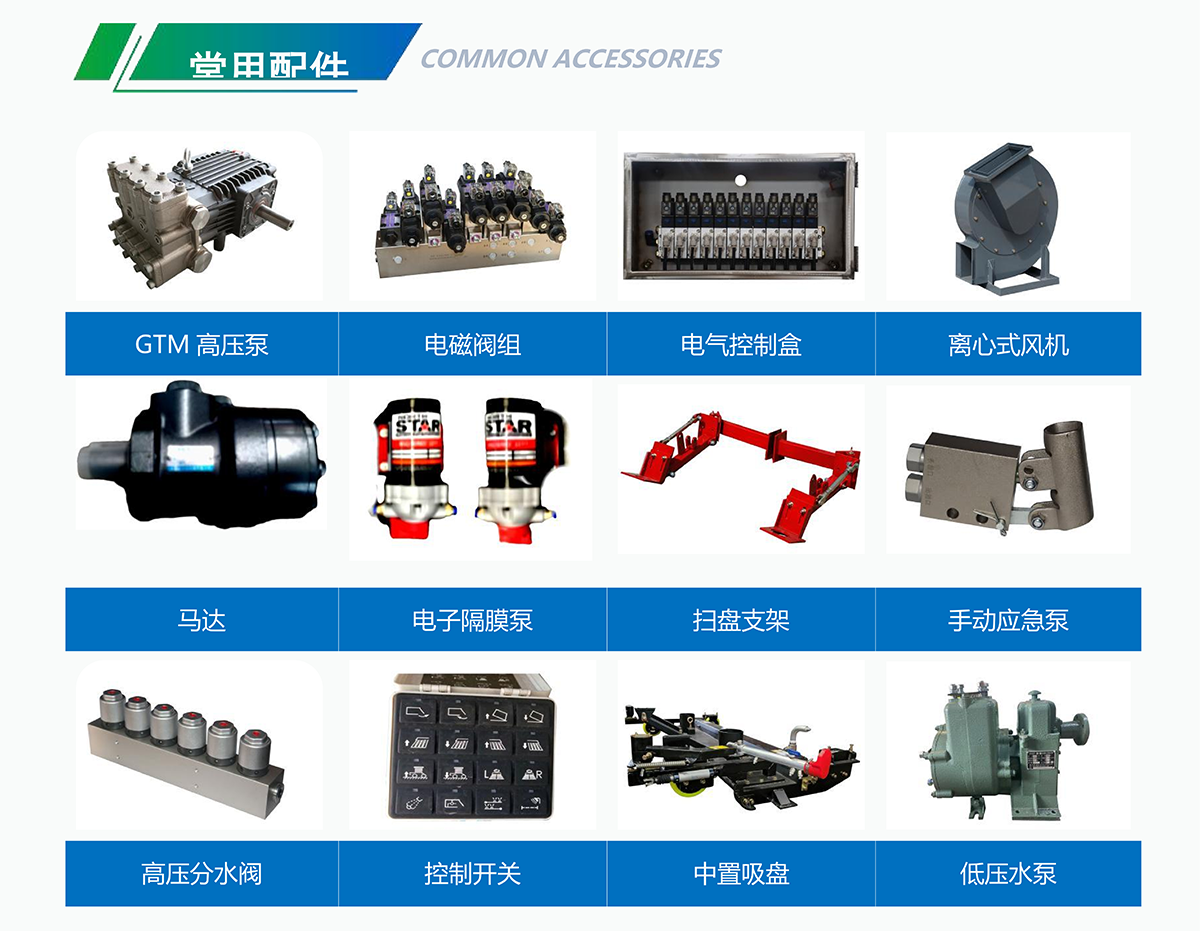

其他配置 | 底盘电池提供动力，永磁同步电机驱动，可根据需要实时调速。中置4扫盘，力顿马达， 电磁隔膜水泵，长源齿轮泵，海普瑞斯液压油缸， 阿尔塔电磁阀组，免维护离心式风机，碳钢水箱、垃圾箱，施耐德**开关、尾部LED箭头灯，水箱带低水位报** 装置，倒车及作业状态室内监控系统，**清扫宽度3.5m。 电气系统由底盘车电路专用工作装置操作**电路组成。 | ||
专用参数
清扫宽度 | 3500(mm) | 垃圾厢倾卸角 | ≥40° | |
清扫作业速度 | 3-20(km/h) | 清扫效率 | ≥95% | |
**清扫能力 | 50000(m2/h) | 作业噪声(db) | < 88 符合GB7258规定 | |
扫盘数量 | 2 | 扫 盘 | 前倾5°~15° 外倾5°~10° | |
抽吸能力 | 密度：2.0(g/cm3) | |||
质量：1.5(kg) | ||||
抽吸粒度：≥50(mm) | ||||
降尘系统 | 左右前扫盘 ，吸盘吸风口内。 | |||
液压系统 | 齿轮泵、摆线马达、液压缸、电磁液压阀、液压油缸等 | |||
电器系统 | 由底盘车电路专用工作装置操作**电路组成。电控箱面板组成 主电机转速表、机油温度报**装置、低水位报**、各种操作**开关 。 | |||
风机系统 | 电机带齿耐高温A带传动，额定工作转速：每分钟2000转 | |||
清扫系统 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 扫刷撑开直径：φφ600-800mm，扫盘马达转速：可调。 | |||
吸盘装置 | 吸盘由吸嘴、滚轮、吸管组成， 吸嘴体可随动， 吸嘴升降用油缸**吸口宽吸管直径φ150mm， 吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂 。工作状态吸嘴边刚性部份离地间隙5～8(mm) | |||
上装电机 | 永磁同步电机 | 电机数量 | 2 | |
冷却方式 | 水冷 | 电机名称 | 风机高压泵电机、油泵电机、 | |
取电方式 | 底盘取电窗口 | **型式 | 电子**，一键操作，驾驶室及尾部操作 | |
其他配置 | 报**系统 | 倒车语音报**系统及各个动作语音提示 | ||
副操作系统 | 尾部电控操作，**大厢升降及后门开关，避免用户 在驾驶室内操作因观察不到后方情况发生安全事故。 | |||
手动泵应急举升系统 | 如遇故障造成液压系统不能使用，扫刷、吸盘、大箱均不能升降，可使用手动泵应急举升系统操作。 | |||
注意事项 | 1、作业时应避免无关人员靠近车辆，特别是车辆后部。 2、车辆在行驶作业过程中，注意避让砖头等大块垃圾 3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开 后门进行垃圾倾倒。 4、车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。垃圾箱在没有落下且锁止前，不得进入正常行驶。 | |||
