纯电动前四后八洒水车
技 术 规 格 书
1 产品概述
1.1 产品简介
纯电动洒水车匹配华神EQ1320GTZEVJ纯电动底盘，上装由罐体总成、动力舱、动力系统、低压水路系统、后操作平台、电气系统、气路系统等组成。该车低压水路系统包括前鸭嘴、中对冲、后洒水嘴、水炮总成等作业装置。整机功能丰富，运行可靠，零排放、无污染，作业效率高。
1.2 应用场景

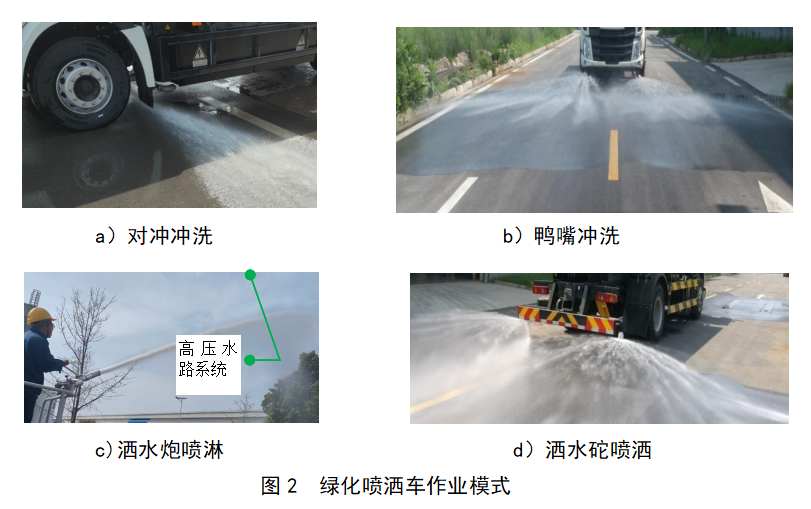

绿化喷洒车适用于以下场景，作业模式见图2：
l 城市道路、广场、机场、码头、桥梁等路面清洁作业；
l 路面洒水降尘、保湿；
l 煤场、工地、街道的喷雾降尘降温；
l 园林绿化浇灌；
l 农药喷洒；
l 应急消防。
不适用于工况：
l 清洁用水水质不得低于IV类水，酸碱度不得超出pH6~8范围；
l 环境存在高盐雾、高酸碱情况时，会影响零部件寿命，需特殊处理。
2 产品配置
纯电动洒水车的产品配置见表1。
表1 产品配置表
标配 | |||
名称 | 图片 | 参数 | 用途 |
碳钢罐体 |
| 内壁环氧漆喷涂防腐工艺，外壁喷粉防腐工艺 | —— |
低压水泵 |
| 功率28.8kw 流量50m³/h 扬程110m | —— |
前鸭嘴喷头 |
| 冲洗流量约900~1000L/min | 用于将道路垃圾、污水向车前冲洗。 |
对冲圆喷嘴 |
| 冲洗流量流量约600~800L/min 冲洗宽度≥24m | 用于公路、广场等场所的冲洗。 |
后洒水喷嘴 |
| 洒水流量约600-900L/min 冲洗宽度≥14m | 用于公路、广场等场地的洒水，大流量洒水降尘，夏季高温天气保持道路湿润、降温。 |
表1 产品配置表（续）
标配 | |||
名称 | 图片 | 参数 | 用途 |
洒水炮 |
| 出水流量500-1000L/min 射程≥38 m | 用于远程冲洗及**消防作业，可全方位旋转，可喷出大雨、小雨、水柱等效果。 |
选装、选配（Ⅰ类） | |||
前自动水炮 |
| 水平转动角度： ±110° 俯仰角度：+72°- -50° 射程：≥45m | 用于远程冲洗及**消防作业。 |
下喷雾 |
| / | 用于抑尘降温，调节湿度。 |
上喷雾 |
| / | 用于抑尘降温，调节湿度。 |
侧喷鸭嘴 |
| 冲洗宽度≥14m | 浇灌绿化带 |
360°影像 |
| / | / |
倒车影像 |
| / | / |
3 主要技术参数
纯电动洒水车主要技术参数见表2。
表2 主要技术参数
项目 | 内容 | 参数 | 备注 | |
整车参数 | 外廓尺寸（长×宽×高）（mm） | 10900×2550×3250 | 标配 | |
11400×2550×3250 | 选装大平台 | |||
1190×2550×3250 | 选装前自动水炮 | |||
**总质量（kg） | 32000 | |||
整备质量（kg） | 14620 | |||
额定载质量（kg） | 17185 | 3人 | ||
17250 | 2人 | |||
接近角/离去角（°） | 20/9 | |||
20/8 | 选装大平台 | |||
6/9 | 选装前自动水炮 | |||
前悬/后悬（mm） | 1410/3090 | 选装大平台 | ||
1410/2590 | ||||
**小离地间隙（mm） | 280 | |||
底盘参数 | 底盘驱动 电机 | 底盘厂家/型号 | 华神 EQ1320GTZEVJ | |
轴距(mm) | 1850+3550+1350 | |||
底盘驱动电机厂家/型号 | 法士特 TZ388XSSFE01 | |||
底盘驱动电机峰值功率/转速/转矩（kW/(r/min)/N·m） | 360/3000/2800 | |||
底盘驱动电机额定功率/转速/转矩（kW/(r/min)/N·m） | 250/1800/1330 | |||
底盘驱动电机防护等级 | IP67 | |||
电池 | 动力电池种类 | 磷酸铁锂 | ||
电池电压/容量（V/Ah） | 608.58/604 | |||
电池能量密度（Wh/kg） | 158.24 | |||
电池总电量（kWh） | 352 | |||
电池防护等级 | IP67 | |||
电池布置形式 | 平铺+后背 | |||
表2 主要技术参数（续）
项目 | 内容 | 参数 | 备注 | |
底盘参数 | 充电 | 充电接口数量 | 双口 | |
充电时间（h） | 根据充电设备确定 | |||
充电方式 | 直流快充 | |||
**器防护等级 | IP67 | |||
续驶里程（km） | 280 | |||
底盘车系统电压（V） | 24 | |||
**车速（km/h） | 85 | |||
制动距离（m） | ≤10 | |||
**爬坡度（%） | 25 | |||
前轮轮距/后轮轮距（mm） | （2060/2060）/（1860/1860） | |||
轮胎规格/厂家 | 11.00R20 18PR 风神/玲珑/朝阳 | |||
作业参数 | 罐体参数 | 罐体总容量（m³) | 18.69 | 公告容积 |
有效容积（m³) | 17.8 | |||
实际容积（m³） | 20 | |||
罐体壁厚 | 筒体4mm，封头5mm | |||
低压清洗作业 | 低压水泵型号 | 65QZB-50/110N | ||
低压水泵额定流量（m³/h） | 50 | |||
低压水泵扬程（m） | 110 | |||
低压水泵额定转速（r/min） | 1380 | |||
低压水泵额定压力（Mpa） | ≥1.1 | |||
鸭嘴冲洗宽度(m) | ≥8 | |||
对冲冲洗宽度（m） | ≥24 | |||
后洒水宽度（m） | ≥14 | |||
洒水炮射程（m） | ≥38 | |||
上装驱动电机 | 上装驱动电机型号/厂家 | WR510--01055-04/万润 | ||
上装驱动电机形式 | 水冷 | |||
上装驱动电机峰值功率/转速/转矩（kW/（r/min）/N·m） | 36/2000/320 | |||
上装驱动电机额定功率/转速/转矩（kW/（r/min）/N·m） | 30/1100/260 | |||
上装电机**器 | 上装电机**器型号/厂家 | WR300-01023-13/万润 | ||
额定功率（kw） | 45 | |||
表2 主要技术参数（续）
项目 | 内容 | 参数 | 备注 | |
作业参数 | 工作装置系统电压（V） | 24 | ||
作业噪声dB（A） | ≤81 | |||
单次充电对冲作业时常（h） | ≥10 | |||
**方式 | CAN总线** | |||
重要部件参数 | 低压水泵 | 型号 | 65QZB-50/110N | |
功率（kw） | 28.8 | |||
流量（m³/h） | 50 | |||
扬程（m） | 110 | |||
球阀 | 规格 | DN50 | ||
材质 | 不锈钢/黄铜 | |||
4 产品优势
4.1 底盘
采用东风华神EQ1320GTZEVJ底盘，轴距1850+3550+1350mm，通过性好。
在安全性方面，对于高压部件，根据使用情况对高压部件接口及外壳的防水防尘设计，插件的插拔以及部件的安全标识应符合GB18384 电动汽车安全要求标准；预充回路保护设计，主回路、辅驱回路、上装回路后端带电容增加预充电路进行保护；过载短路保护设计，对所有高压器件支路上都应设置熔断器和接触器，避免其过载及短路导致的整车安全风险。
在动力性能方面，底盘全系配置宁德时代367.58kWh电池包、快充技术，实现续航无忧，同时，匹配法士特TZ388XSSFE01高性能电机，峰值功率可达360kW，同时配备强劲动力和爬坡档位，确保高效爬坡和传动。
在舒适性方面，驾驶室配备电动智能空调，温控精准，快速调温，体感舒适，四季如春，同时配备空气过滤系统，应对粉尘、高温等恶劣工况。
4.2 罐体总成
a）水罐实际容积达20m³，总容量18.98m³，有效容积18.8m³。水罐容积大，工作时间长。
b）罐体选用优质碳钢，采用自动化罐体焊接生产线，经卷板抱罐焊接而成。机器人+专机自动化焊接，单元化流水线作业，整体焊达率≥85%。罐体焊接质量可靠，使用寿命长。

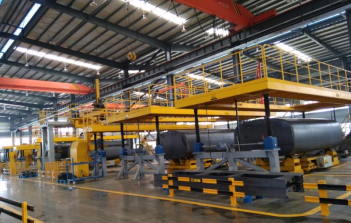

图4 自动化罐体焊接生产线
c）罐体内部设置防波板，减小液体波动对罐体冲击；罐体上开有透气孔，使罐内气压与外界平衡；罐内设有溢流管，既能保证水加满时自动溢流，给操作人员提示，又能使罐内与大气相通，避免罐内因出水而形成负压。
d）罐体设置低水位报**系统，具有自动报**功能提醒操作人员，防止水泵因为缺水而损坏。
e）罐体尾部端面上设有水位计，该水位计三面可视，无论从车体左侧、右侧或后侧均能观察水位。
f）罐体油漆采用静电喷粉工艺，涂层与罐体结合精密，涂料更加环保可靠；罐体内壁采用高压无气喷涂工艺，使用阿克苏品牌防锈漆，延长罐体使用寿命。

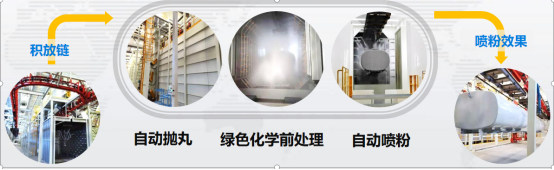

图5 喷粉工艺
4.3 低压水路总成
a）低压水泵采用知名企业的自吸式双级离心泵，流量达到50m³/h，扬程达到110m，额定工作压力1.1Mpa，可为低压洒水系统提供充足压力和大流量的水源。
b）低压水路采用电机**，洒水效果与车速不关联。
c）**便捷。各管路喷洒口（除洒水炮）都采用气动切断阀**，操作方便，实用性强。
d）前鸭嘴冲洗装置，通过特殊结构在一定范围内可任意调节鸭嘴型喷头的冲洗宽度，冲洗宽度不小于8m；中对冲冲洗装置选用圆锥喷嘴双向冲洗，通过调整旋转套，可任意调节喷嘴角度，冲洗宽度不低于24m；后洒水装置可将水分散成水雾或水滴，进行降尘，喷洒宽度不小于14m；洒水炮安装于平台尾部，有直流状、大雨、中雨、毛毛雨、雾状可调节、能360度旋转，水炮射程不小于38m。
e）水路系统采用立体空间弯管+相贯线切割焊接设计大幅降少焊缝，降低故障点。水路法兰连接处采用内嵌型密封型式，确保产品整个生命周期不渗漏。
图6水路密封形式
4.4 动力系统
结合低压水泵及车辆行驶等负载特性，以及电机驱动器负载转矩、电阻和感抗的参数自动识别研究，对电机转速、转矩**策略及**参数进行优化与匹配；综合考虑动力性、作业效果和经济性，优化电机动力传动系统，提升传动效率，使上装电机始终工作于高效率工作区间，提高电机工作效率，进而提高电池能量利用率，延长作业时间，对冲工作模式综合作业时长可达8h以上。见图7。
图7 高性能电机驱动技术研究
5 产品清单
5.1 易损件清单
序号 | 物料号 | 物料描述 | 备注 |
1 | 367100322 | TH.04-002 圆密封垫 | |
2 | 367101940 | TH.04-001 平密封垫 | |
3 | 803593509 | CBP-YYQ-01 音乐器 | |
4 | 800800219 | Q41F-65DN 单向外螺纹球阀 | |
5 | 800990105 | TG2521-08DC24V-YXS 电磁阀 | |
6 | 803596313 | 4V-310 电磁阀线圈24V |
5.2 随机备件清单
序号 | 物料号 | 物料描述 | 数量 |
1 | 367100322 | TH.04-002 圆密封垫 | 2 |
2 | 367101940 | TH.04-001 平密封垫 | 2 |
5.3 随机工具清单
序号 | 物料号 | 物料描述 | 数量 |
1 | / | 底盘随机工具 | 1 |
2 | / | 反光背心 | 1 |
3 | / | 三角**告牌 | 1 |
4 | / | 停车楔 | 2 |
5 | 801906711 | 65型消防水带(L=5000） | 1 |
6 | 840500657 | 地上消防栓扳手 FS450 | 1 |
7 | 367939542 | TH.11.003-1 钢管 φ34×3 | 1 |
