纯电动专用车优点：
(1)零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。
(2)能源利用率高。有研究表明，同样的原油经过粗炼， 送**电厂发电，经充入电池，再由电池驱动汽车，其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。
(3)结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的内燃汽油发动机动力系统，其结构大为简化。
(4)噪声小。在行驶过程中振动及噪声小，车厢内外十 分安静。
(5)原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的担心。
(6)移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可以 平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。
解放纯电动洒水车基本参数：
解放11方纯电动洒水车整车型号CL5186GSSBEV,底盘型号：CA1181P62L2BEV,4500mm轴距，磷酸铁锂电池，永磁同步电机，整车电量246kwh，充电时间2h，满载工况行驶里程300km。
上装容积11立方，罐体采用Q235优质碳钢材质，铝合金后平台、铝合金侧防护、后防护装置材料为Q34**，60-90/50-110洒水水泵，全自动前冲、后洒、高炮，可在驾驶室一键操作洒水功能。高炮射程可达35米以上。
公告型号 | CL5186GSSBEV型纯电动洒水车 | 外形尺寸 | 9000,8750,8400,8150×2500×2950(mm） | ||
底盘型号 | CA1181P62L2BEV | 上装容积 | 11方 | ||
总质量 | 18000KG | 上装电动机额定功率 | 30KW | ||
整备质量 | 9420KG | 上装每小时消耗电量 | 20KWH | ||
轴距 | 4500MM | 建议充电桩功率 | 120KW | ||
轮胎 | 295/80R22.5 18PR | 充电时间（建议功率下） | 约2小时 | ||
轴数 | 2 | 底盘满载续航里程 | 300 KM | ||
底盘电机**功率 | 180KW | 电池类别 | 磷酸铁锂电池 | ||
电池组额定电压 | 540V | 电池品牌 | 宁德时代 | ||
电池电量 | 246KWH | 燃料种类 | 纯电动 | ||
纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由永磁同步电机直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用解放纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为18000kg；
(4) 搭载246kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
2.2、整车性能特点
(1) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
(2) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(3) 前冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖8条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到10m，能有效抑制路面灰尘；
(4) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过38米；
(5) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
J6L 4×2纯电动环卫车-清洗洒水、垃圾运输等 | ||
整车 参数 | 型号 | CA1181P62L2BEV |
外廓尺寸（mm） | 7720×2495×2950 | |
轴距（mm） | 4500 | |
整备质量（kg） | 6560 | |
整车满载质量（kg） | 18000 | |
动力 系统 参数 | 电机 | 中车/永磁同步 |
额定/峰值功率（kW） | 90/180 | |
额定/峰值扭矩（Nm） | 500/1000 | |
电池 | CATL/磷酸铁锂/风冷 | |
额定电压（V） | 541 | |
电量（kWh） | 246（侧挂） | |
性能 参数 | **车速（km/h） | 90 |
**爬坡度（%） | 25 | |
0～70km/h加速时间（s） | 30 | |
续驶里程（km） | 251 | |
罐体参数 | 罐体厚度 /涂层 | 4.5mm/（罐体内部做防腐防锈涂层） | ||
罐体尺寸（mm） | 4400×2200×1400 | |||
水罐公告总容积/**容积（m³） | 9.45/11.5 | |||
罐体材质 | Q235碳钢（选装不锈钢罐体） | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径（mm） | 主管路65#，副管路50# | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
型号 | 50/110、60/90 | |||
扬程 | 110m、90m | |||
转速 | 1480r/min | |||
水阀 | 气控球阀 | |||
洒水宽度（m) | ≥16 | |||
冲洗宽度（m) | ≥24 | |||
洒水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥40 | |||
作业时间（h） | 1-2 | |||
罐体右侧花洒 | 选装 | |||
上下喷雾 | 选装 | |||
卷盘 | 选装 | |||
整车技术参数 | |||
产品** | 程力牌 | 整备质量(Kg) | 8760 |
产品名称 | 纯电动洒水车 | 产品型号 | CL5186GSSBEV |
总质量(Kg) | 18000 | 罐体容积(m3) | 9.45 |
额定载质量(Kg) | 9110,9045 | 外形尺寸(mm) | 9000,8750,8400,8150x2550,2500x2950,2920 |
接近角/离去角(°) | 12/8 | 前悬/后悬(mm) | 1400/2250 |
轴荷(Kg) | 6500/11500 | **车速(Km/h) | 90 |
备注 | 1. 罐体总容量9.45立方米, 有效容积:9.0立方米,罐体外形尺寸(长×宽×高)mm:4400×2200×1400;运输介质:水,密度1000千克/立方米; 2.侧防护防护装置采用铝合金材质,后下部防护装置采用Q235材质;侧,后下部防护均采用螺栓连接,后防护尺寸(高×宽):120×60(mm),离地面高度460mm; 3.储能装置种类/储能装置单体生产企业/储能装置总成生产企业: 磷酸铁锂电池/宁德时代新能源科技股份有限公司/宁德时代新能源科技股份有限公司,;驱动电机型号TZ370XS-LKM1101对应电机**器型号KTZ54X45S-LKC1101,功率:160(KW);驱动电机型号TZ366XS50EA对应电机**器型号KTZ54X40SP5S;功率:180(KW); 4.ABS系统生产厂家/型号 :1.长春科密汽车制动有限公司/CM4XL.2.WABCO/44600XXXX0;5.专用装置:罐体和喷洒系统,主要用于园林绿化及路面洒水.6.整车长/前伸/后伸对应关系(mm):9000/600/250,8750/600/0,8400/0/250,8150/0/0;选装不带前置电子炮,选装不带后置电子炮,选装前后都不带电子炮. | ||
底盘技术参数 | |||
底盘型号 | CA1181P62L2BEV | 底盘品牌 | 解放牌 |
生产企业 | **汽车集团有限公司 | 生产地址 | |
轴数 | 2 | 轮胎数 | 6 |
轴距 | 4500 | ||
轮胎规格 | 10.00R20,295/80R22.5 18PR | ||
前轮距(mm) | 1810,1950 | 后轮距(mm) | 1878 |
燃料种类 | 纯电动 | 排放依据标准 | |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
TZ370XS-LKM1101 | 苏州绿控传动科技有限公司 | 0 | 160 |

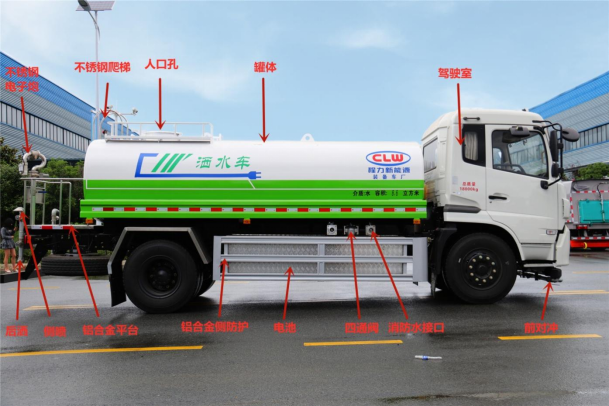

4.1、整车基本结构分解
4.2、整车基本配件图解

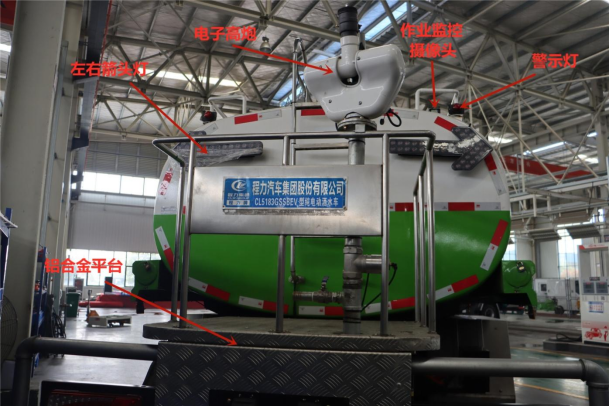

作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
驾驶室**器：**车辆洒水功能 |
|
气控阀 |
|
**器保护罩 |
|
水泵、水泵保护罩 |
|
消防水栓 |
|
充电插口 |
|
气动球阀 |
|
作业监控摄像头以及**示灯 |
|
后洒 |
|

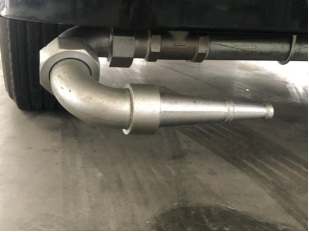

对冲 |
|
电机 |
|
电池 |
|
